鼎格同步帶直線模組在精密加工行業的應用解析

目錄：新聞中心點擊率：發布時間：2025-07-14 09:45:49

文章出處：責任編輯：

【大中小】

		在精密加工行業不斷追求高精度、高效率的發展趨勢下，先進的傳動與定位技術成為了提升加工質量與生產效率的關鍵因素。鼎格同步帶直線模組憑借其卓越的性能優勢，在精密加工領域中得到了廣泛應用，為行業發展注入了新的活力。


		一、工作原理

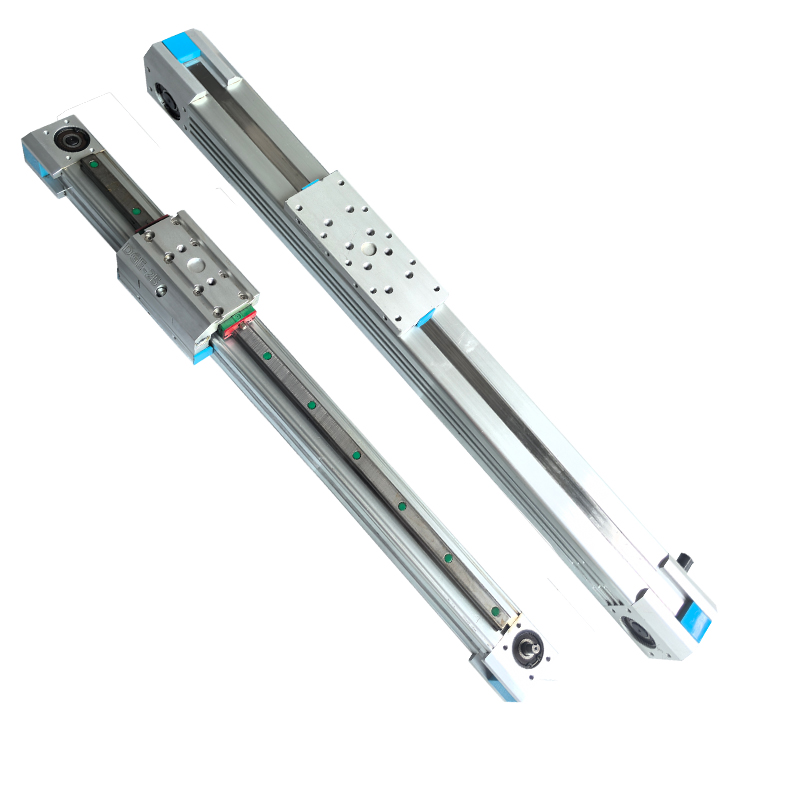

		鼎格同步帶直線模組的運行基于一套精密的傳動機制。動力源通常為伺服電機或步進電機，電機運轉帶動主動輪旋轉。由于同步帶的內表面具有特定齒形，與主動輪及從動輪的齒槽精準嚙合，從而將電機的旋轉運動平穩轉化為直線運動。在同步帶的特定位置固定有滑塊，負載安裝于滑塊之上，當同步帶移動時，滑塊及負載便隨之做直線位移，實現精準定位與直線輸送。直線導軌為滑塊的移動提供精確的導向，保證運動軌跡的直線度和平穩性，使負載在移動過程中不受外界干擾，實現高精度的直線運動


		二、主要組成


		動力系統：主要由伺服或步進電機構成，作為整個模組的動力源泉，電機的性能直接決定了模組的運行速度、加速度以及定位精度等關鍵指標。例如，高性能的伺服電機能夠?qū)崿F(xiàn)更精準的速度和位置控制，適用于對精度要求極高的自動化生產場景。

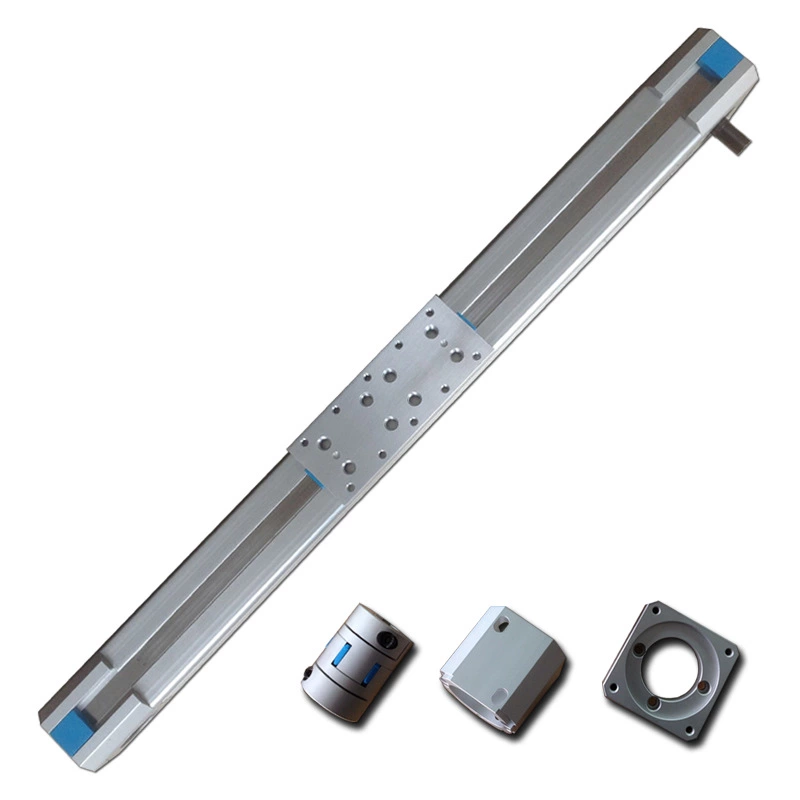

傳動組件：包括同步帶、帶輪以及聯軸器。同步帶作為核心傳動部件，其質量與齒形精度直接影響傳動效率和定位精度；帶輪分為主動輪和從動輪，負責傳遞動力；聯軸器則用于連接電機軸與主動輪，確保動力傳輸?shù)耐S度，減少振動與偏差，保障傳動過程的平穩性。
導向系統：由直線導軌和滑塊構成。直線導軌為滑塊的移動提供精確的導向，保證運動軌跡的直線度和平穩性，使負載在移動過程中不受外界干擾，實現高精度的直線運動。同時，直線導軌具有低摩擦的特性，能有效降低滑塊運動時的阻力，提高運動的平穩性和效率。
控制單元：涵蓋電機（伺服或步進）、光電開關以及張力調節裝置。電機提供動力，光電開關用于檢測滑塊位置，實現精準定位控制，當滑塊運動到光電開關感應區域時，光電開關會發出信號，控制系統可根據該信號對模組的運動進行精確控制，如定位、啟停等操作。張力調節裝置則實時調整同步帶張力，保障系統穩定運行，避免因張力不當導致的傳動問題。
框架結構：一般采用鋁合金型材框架，不僅為其他部件提供安裝基礎，還能在保證模組結構穩定的同時，減輕整體重量，便于安裝和調試，提高設備的整體機動性

		三、優點分析


		高速度：鼎格同步帶直線模組最高速度可達 5000mm/s，相比滾珠絲杠模組，速度提升顯著。這一特性使其能夠滿足如 LCD 面板檢測、包裝分揀等對節拍要求緊湊的高速生產工序，極大提高了生產效率。在精密加工中，快速的定位和移動可以減少加工輔助時間，提高單位時間內的加工產量。


長行程：有效行程最長可達 6000mm，遠超絲桿滑臺。在大型生產線中，如汽車焊裝線的長距離工件運輸場景下，單模組即可實現跨區輸送，減少了多段銜接帶來的精度損失，保證了生產的連貫性與穩定性。對于一些需要進行大面積加工或長距離物料搬運的精密加工工藝，長行程的模組能夠更好地滿足需求。
高精度：通過優化同步帶齒形與帶輪的嚙合設計，配合精密的導向系統，其重復定位精度可達 ±0.05mm。這一精度能夠滿足激光切割機、雕銑機等精密加工設備的高精度作業需求，確保產品加工質量。在精密加工行業，高精度是保證產品性能和質量的關鍵，鼎格同步帶直線模組的高精度特性使其成為精密加工設備的理想選擇。
低噪音：同步帶與帶輪的嚙合傳動方式相較于其他傳動方式，運行噪音更低。這為操作人員創造了更為舒適的工作環境，尤其適用于對噪音限制嚴格的工作場合。在一些對工作環境要求較高的精密加工車間，低噪音的設備能夠減少對操作人員的干擾，提高工作效率。
經濟性：在相同行程需求下，鼎格同步帶直線模組的成本通常僅為絲桿模組的 60% 左右，且維護簡便，降低了設備的整體投入與運行成本，具有出色的性?xún)r(jià)比。對于企業來說，在保證加工精度和生產效率的前提下，選擇成本較低的設備能夠有效降低生產成本，提高企業的市場競爭力
四、應用場景

精密加工設備：用于激光切割、雕銑、3D 打印等設備，精確控制加工頭或工作臺的移動，實現高精度的加工操作，滿足對產品精細度和質量的嚴苛要求。例如，在激光切割過程中，鼎格同步帶直線模組能夠快速、準確地定位切割位置，保證切割線條的精度和質量。
1. 自動化生產線：在電子、汽車、食品等行業的自動化裝配與檢測環節廣泛應用。如電子產品的零部件組裝、汽車零部件的搬運與定位、食品包裝的物料輸送等，能夠高效、精準地完成各種生產任務，提升生產線的自動化水平與生產效率。在電子元件的貼片生產線上，模組能夠快速將電子元件準確放置在電路板上，提高生產速度和貼片精度。
2. 檢測與測量設備：在精密測量?jī)x器中，鼎格同步帶直線模組用于驅動測量探頭或載物臺的移動，實現對工件尺寸、形狀等參數的高精度測量。由于其高精度和穩定的運動性能，能夠保證測量結果的準確性和可靠性。例如在三坐標測量?jī)x中，模組帶動測量探頭精確移動，獲取工件的各項尺寸數據
五、選型要點

精度要求：對于精密加工等高精度需求場景，需選用重復定位精度高的模組；而對于一些對精度要求相對較低的場合，可適當降低精度標準，以控制成本。例如，在珠寶首飾加工等對精度要求極高的行業，應選擇精度在 ±0.05mm 甚至更高的模組；而在一些普通零部件的裝配環節，精度要求相對較低，可選擇精度在 ±0.1mm 左右的模組。
1. 負載能力：根據實際負載的重量和大小，選擇能夠承受相應負載的模組。如果負載過大，超過模組的承載能力，會影響模組的使用壽命和運行精度。在選擇時，要充分考慮負載的動態特性，如加速度、慣性力等對模組的影響。
2. 行程需求：確保所選模組的有效行程能夠滿足實際工作的需要。對于長距離的物料搬運或加工行程，要選擇具有足夠長行程的模組，避免因行程不足而影響生產。同時，要考慮模組在長行程運行時的精度保持能力和穩定性。
3. 速度要求：根據生產工藝的節拍要求，選擇能夠達到相應運行速度的模組。如果生產過程需要快速的定位和移動，就需要選擇速度性能較好的模組，以提高生產效率。但也要注意，速度的提升可能會對精度和穩定性產生一定影響，需要綜合考慮
六、維護建議

定期清潔：定期清理模組表面及內部的灰塵、碎屑等雜質，防止其進入傳動部件，影響模組的正常運行?？梢允褂酶蓛舻拿⒒驂嚎s空氣進行清潔，但要注意避免損傷同步帶、導軌等精密部件。
1. 檢查同步帶張力：定期檢查同步帶的張力，確保其處于合適的范圍。張力過松會導致同步帶打滑，影響傳動精度；張力過緊則會加速同步帶和帶輪的磨損?？赏ㄟ^(guò)專業的張力測量工具進行檢測，并根據需要進行調整。
2. 潤滑保養：對直線導軌、滑塊以及帶輪等運動部件定期進行潤滑，使用合適的潤滑劑能夠降低摩擦，減少磨損，延長部件的使用壽命。按照設備使用手冊的要求，確定潤滑的周期和潤滑劑的種類。
3. 電氣系統檢查：定期檢查電機、光電開關等電氣元件的連接是否牢固，有無松動、老化等現象。及時清理電氣元件表面的灰塵，確保其正常工作。同時，要檢查控制系統的參數設置是否正確，避免因參數錯誤導致設備運行異常。
4. 定期檢測精度：定期對模組的定位精度進行檢測，記錄數據并與初始精度進行對比。如果發現精度出現偏差，要及時查找原因并進行調整。精度的下降可能是由于部件磨損、安裝松動或同步帶老化等原因引起的，通過及時維護能夠恢復模組的精度
