一、工作原理：傳動精度與速度的平衡藝術

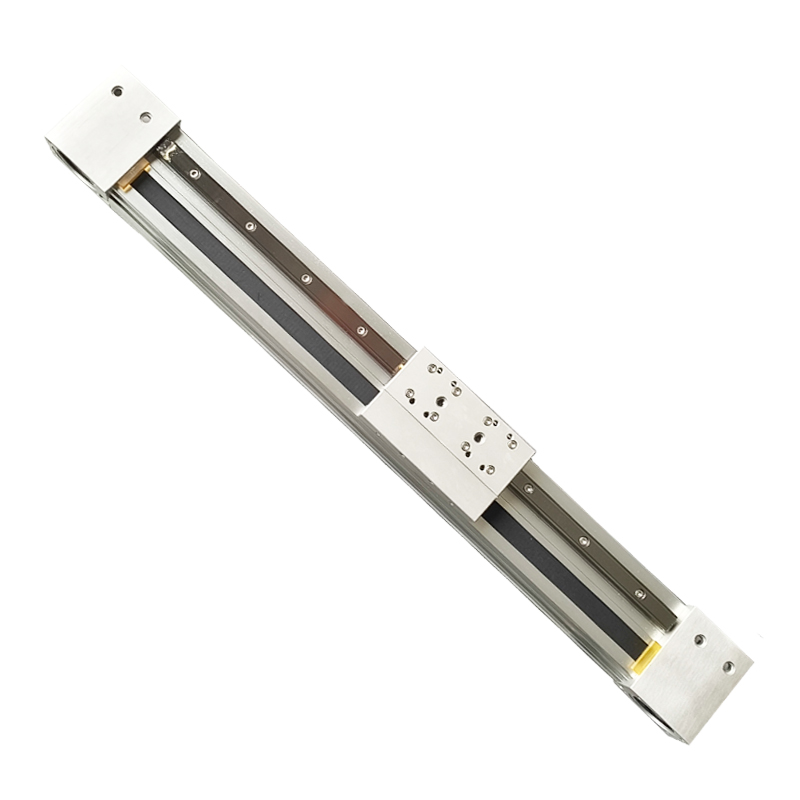

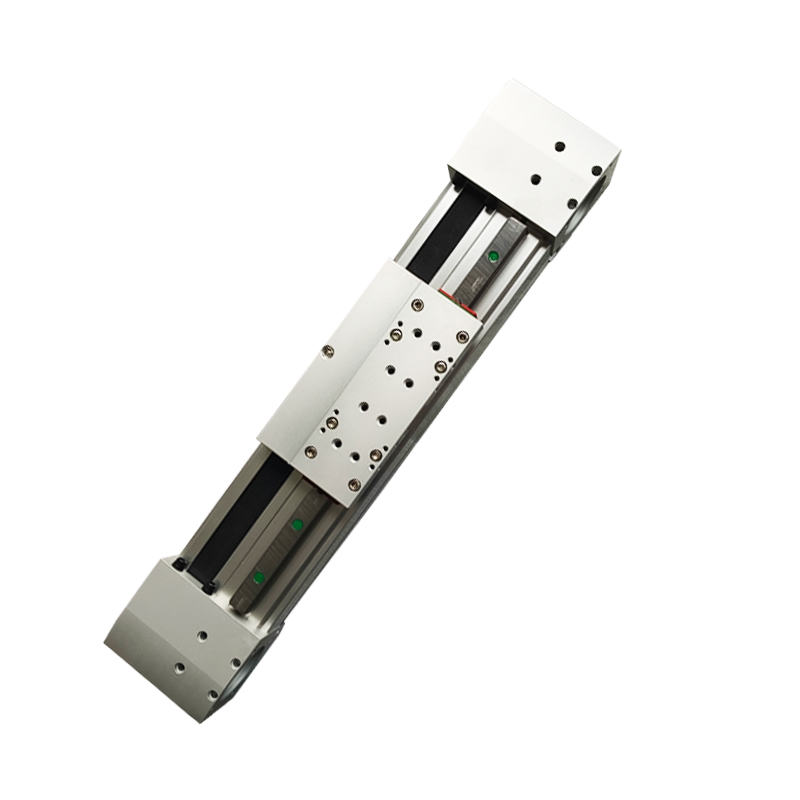

二、主要組成：模塊化設計的智慧結晶

1. 同步帶與齒輪：采用聚氨酯或橡膠材質，齒形設計保證動力傳遞效率
2. 鋁型材主體：輕量化且高剛性，適應高速運行中的穩定性需求
3. 直線導軌與滑塊：精密滾珠導軌降低摩擦系數，支撐負載并導向運動軌跡；
4. 伺服/步進電機：提供動力源，通過閉環控制實現精準調速
5. 光電開關：實時監測滑塊位置，觸發啟?；蚣m偏信號
6. 聯軸器與軸承：連接電機與傳動軸，減少振動傳遞

三、優勢分析：包裝行業的高效解決方案

1. 高速與長行程適配性 包裝產線通常需要快速分揀、連續輸送，鼎格模組的5m/s高速特性可提升30%以上節拍效率，且6米內長行程無需拼接，滿足大型包裝設備需求37。
2. 靈活性與成本優勢 模塊化結構支持水平、垂直或側掛安裝，適應不同產線布局。相比絲桿模組，其采購成本降低40%，且維護周期延長50%37。
3. 潔凈與低噪音特性 采用防靜電皮帶（如T5 PA材質）和封閉式導軌設計，避免粉塵污染，噪音低于60dB，符合食品與醫藥包裝的GMP標準59。

4. 高負載與耐用性 通過增加導軌數量或選用鋼制滑塊，負載能力可達60kg，且皮帶壽命超2萬小時，減少停機損耗

5.


6. 四、應用場景：從稱重到封口的全流程覆蓋

   1. 自動稱重包裝機 在轉盤驅動系統中，模組帶動量杯旋轉完成物料定量填充，配合光電開關實現±0.5g稱重精度
   2. 制袋與封口機構 縱封塊與橫封夾通過模組同步移動，加熱管溫度誤差控制在±1℃，確保封口強度與美觀度
   3. 高速碼垛系統 多軸聯動模組搭載真空吸盤，實現每分鐘120箱的堆疊效率，定位誤差≤0.2mm
   4. 視覺檢測工位 模組搭載CCD相機進行高速掃描，缺陷檢出率提升至99.8%，同步帶傳動無潤滑污染，保障成像清晰度

   五、選型要點：精準匹配需求的五大維度

   1. 負載與速度平衡 需計算最大負載力矩（含工件重量與慣性力），并確保電機扭矩留有20%冗余。例如，30kg負載推薦選用750W伺服電機
   2. 精度與行程匹配 短行程（<1米）優先選擇±0.1mm高精度型號；長行程需考慮皮帶伸縮率，建議每米增加0.05mm誤差容限
   3. 環境適應性 食品包裝需選用IP67防護等級與防銹鋁材；電子車間應配置防靜電皮帶，表面電阻≤10^6Ω
   4. 電機選型策略 步進電機適用于低速低精度場景（如普通封箱），伺服電機則適合高速高精度需求（如藥品分裝）
   5. 擴展功能配置 增加彈性護套可防塵，選配極限開關實現軟限位保護，避免機械碰撞

   六、維護建議：延長壽命的黃金法則

   1. 周期性檢查皮帶狀態 每月檢測皮帶齒形磨損，若齒高減少30%需更換；清潔時使用中性溶劑，避免腐蝕橡膠層68。
   2. 導軌潤滑管理 每季度補充鋰基潤滑脂，高溫環境改用合成油，潤滑間隔縮短至1個月10。
   3. 張緊力動態調整 運行3個月后重新校準皮帶松緊，以手指按壓中部下沉2-3mm為宜，過緊會加速軸承磨損10。
   4. 環境監控與防護 濕度需控制在30%-70%，避免靜電積聚；粉塵區域加裝風琴罩，定期清理導軌槽積屑58。
   5. 預防性更換易損件 光電開關與軸承建議每2年更換，聯軸器彈性體每5年更新，避免突發故障影響生產


7. 鼎格同步帶直線模組通過技術創新與場景化設計，正在重塑包裝行業的效率邊界。從食品醫藥到電子消費品，其高適應性、低維護成本的特點，為企業降本增效提供了可靠支撐。未來，隨著物聯網技術的融合，模組將實現遠程診斷與預測性維護，進一步推動包裝產線向智能化、綠色化升級。正如德國工業4.0專家所言：“模塊化傳動裝置是智能制造的毛細血管，而鼎格模組正為這條血管注入澎湃動力
