工作原理：精準傳動的核心奧秘

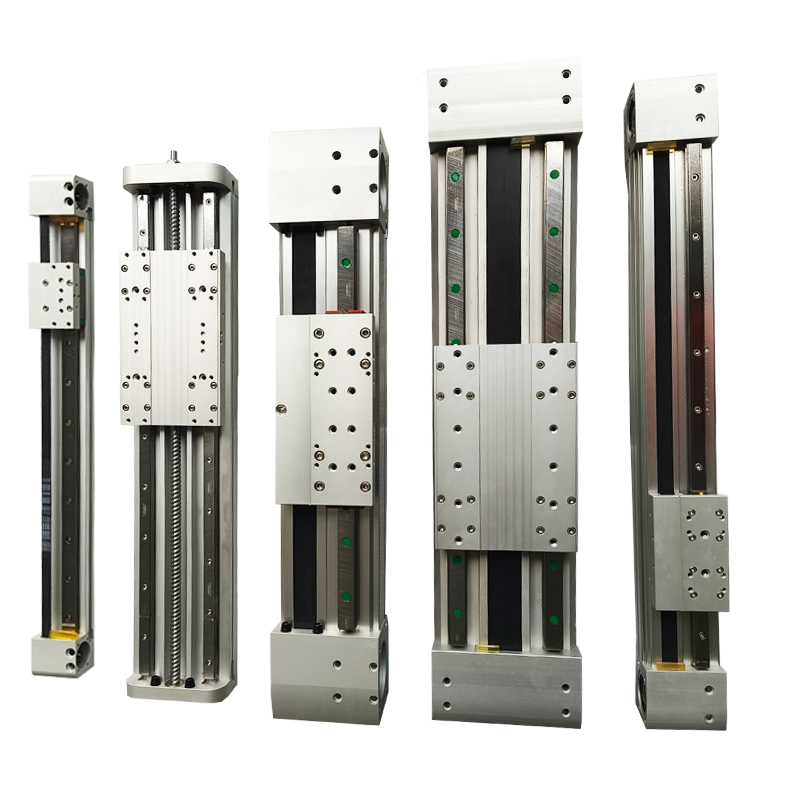

主要組成：模塊化設計的改造優勢

• 傳動部件：同步皮帶及帶輪，負責動力傳輸
• 導向部件：直線導軌與滑塊，確保運動軌跡精準
• 結構主體：鋁合金型材，提供剛性支撐
• 驅動核心：伺服/步進電機，提供可控動力源
• 檢測元件：光電開關等位置傳感器

性能優勢：改造項目的關鍵考量

1. 高速長行程：比滾珠絲杠模組速度提升30%以上，特別適合輸送距離長的改造場景
2. 精準傳動：嚙合傳動保證精確傳動比，避免傳統皮帶打滑問題
3. 降噪減振：皮帶傳動具有天然緩沖特性，降低設備改造后的振動噪音
4. 空間優化：緊湊型設計適應老設備有限空間，但需注意其寬度較絲桿模組大
5. 維護簡便：模塊化組件更換方便，大幅降低改造后的維護成本

6. 性價比突出：成本較絲桿模組降低20-30%，適合改造項目預算控制

7.


8. 應用場景：改造領域的典型實踐

   在自動化改造領域，同步帶直線模組已廣泛應用于以下場景：
   • 物料輸送系統改造：在青島港改造中，模組應用于堆取料機系統，解決了傳統碼頭“人機配合、機機配合環節多”的痛點
   • 長行程定位平臺：適用于噴涂、檢測等設備的自動化升級
   • 柔性生產線改造：在多機種協同的老舊生產線上實現精準送料
   • 空間受限設備：其扁平化設計適合在傳統設備內部加裝自動化單元

   特別值得注意的是，在青島港改造項目中，技術人員通過增加直線導軌剛性，成功提升了模組的負載能力，使其適應了重型港口設備的嚴苛要求

   選型要點：改造項目的成功關鍵

   在設備改造項目中科學選型，需重點考量七大要素：
   1. 負載特性：負載中心必須位于模組中心點，防止偏載。根據實際需求，可通過增加導軌剛性提升負載能力38
   2. 環境適應性：明確是否存在高溫、油污、腐蝕性液體等工況
   3. 行程匹配：有效行程需小于模組總長度，長行程優先選同步帶類型
   4. 精度要求：向指定方向進行30次定位測試，取目標位置3倍標準偏差作為重復定位精度參考值3
   5. 動力配置：伺服電機（高精度高響應）或步進電機（經濟型）的合理選擇，以及剎車功能的必要性評估3
   6. 空間限制：測量改造設備的可用安裝空間，特別是緊湊型設備需驗證模組寬度1
   7. 特殊需求：極限開關、電纜保護管等附件的選配

   維護建議：保障改造后的長期運行

   為確保改造后設備的穩定運行，同步帶直線模組需要科學的維護管理：
   • 張緊度調節：定期檢查皮帶張緊狀態，采用專用螺釘調節，確保張緊力適中。張緊不足會導致傳動打滑，過緊則會增加磨損和能耗
   • 軌道清潔防護：在粉塵環境中加裝彈性護套，防止雜質侵入導軌
   • 禁止不當改造：嚴禁在同步帶上私自開安裝孔，這會大幅縮短使用壽命1
   • 潤滑管理：按周期使用專用潤滑劑，降低導軌摩擦損耗
   • 溫度監控：改造高溫環境設備時，應增加智能溫控系統監測模組溫度






9.


10. 鼎格同步帶直線模組的價值在山東港口青島港的改造中得到了充分驗證。通過為17臺不同國家、不同廠家、不同時期的老舊設備安裝這種模組，技術團隊成功實現了“指揮控制系統一網統管”，庫場利用率由76.3%提升至83.5%，相當于多堆碼60萬噸礦石；年度周轉次數由9.11次提升至10.02次，相當于多接卸700萬噸貨物。
    同步帶直線模組在機器改造中的應用效果，正如青島港“偉麗創新團隊”所證明的那樣：通過精密傳動技術與工程智慧的融合，讓傳統設備煥發智能新生，為產業升級提供了高性價比的解決方案。
